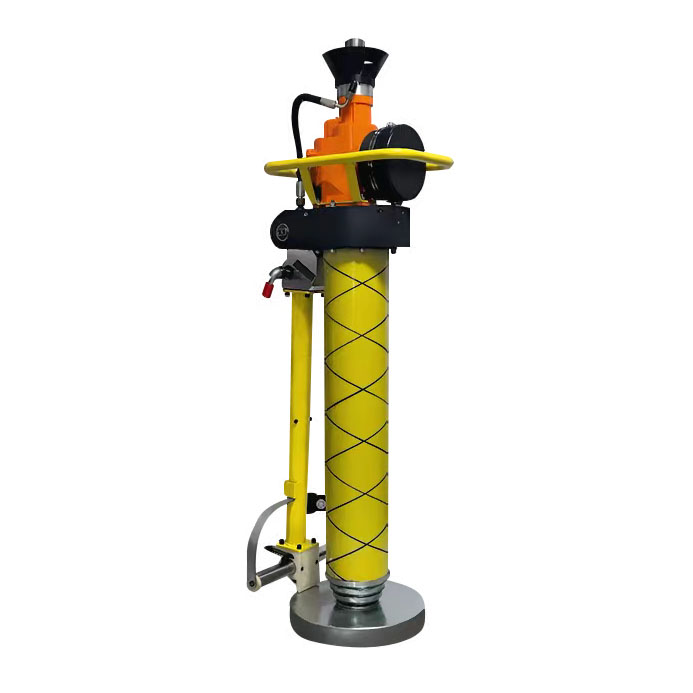

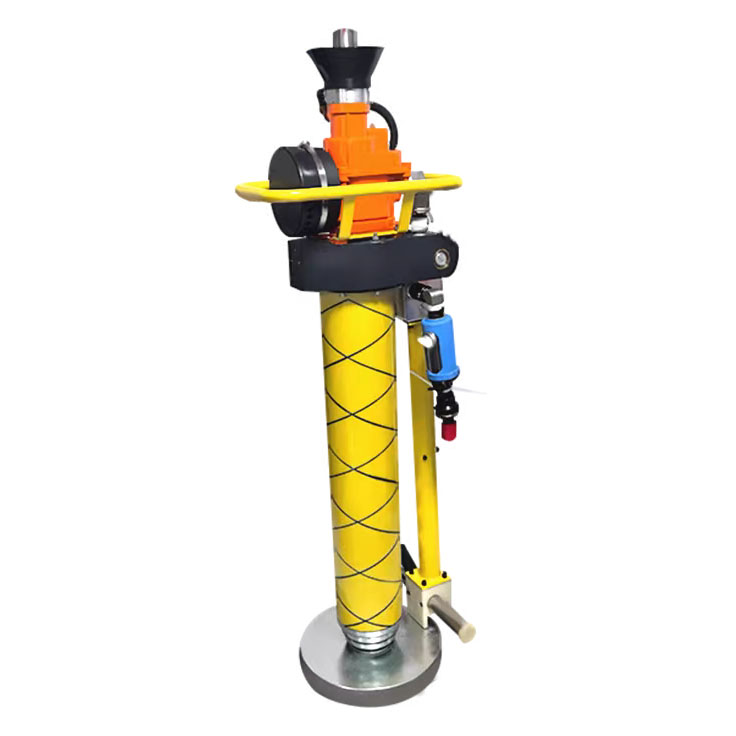

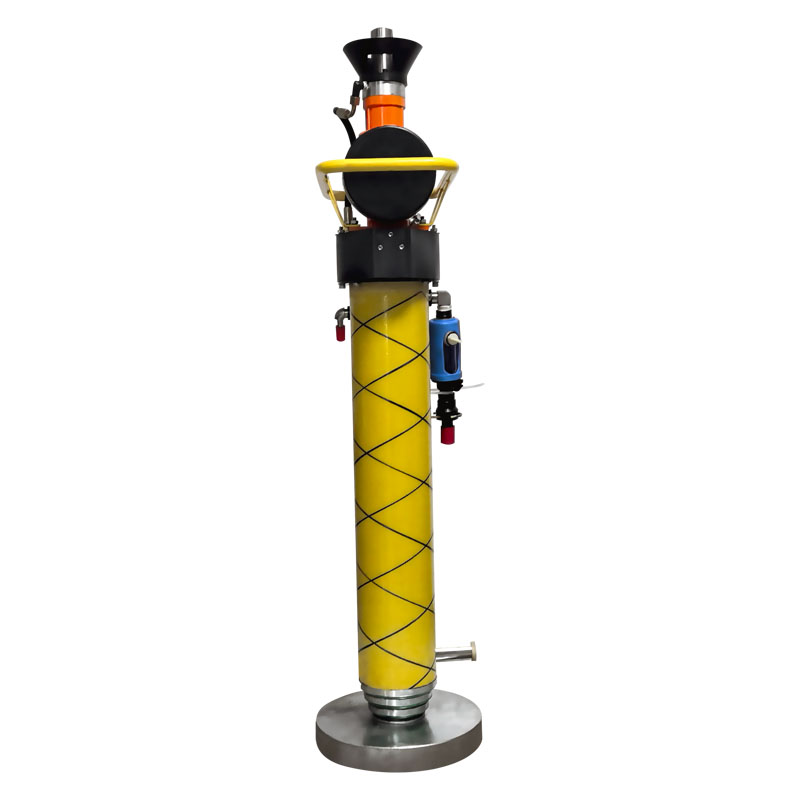

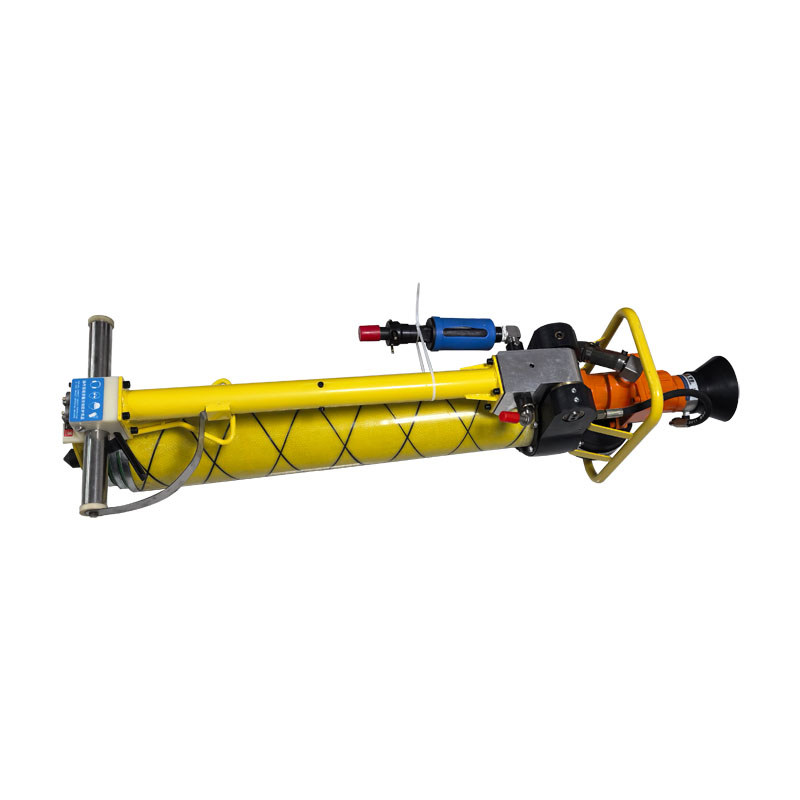

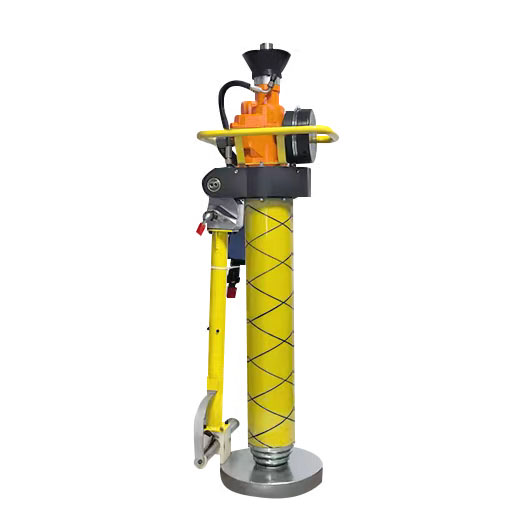

Приглашаем вас прийти на наш завод, чтобы купить новейшую, недорогую и высококачественную дрель с пневматическим анкерным стержнем MQT 130/4,0. Компания CMM надеется на сотрудничество с вами.
Проекты | Единица | МКТ-130/4.0 | |||
Рабочее давление | МПа | 0.40 | 0.50 | 0.63 | |
Номинальный крутящий момент | Н·м | 125 | 130 | 150 | |
Номинальная скорость | об/мин | 240 | 260 | 280 | |
Расход нагрузочного газа | м³/мин | 4.3 | 5.6 | 6.8 | |
Выходная мощность | КВт | 3.2 | 3.8 | 4.3 | |
Нет скорости загрузки | об/мин | 600 | 660 | 750 | |
1/2Скорость без нагрузки | об/мин | 300 | 330 | 380 | |
1/2Момент холостого хода | Н·м | 130 | 145 | 150 | |
Пусковой момент | Н·м | 260 | 280 | 320 | |
Пусковой крутящий момент | Н·м | 250 | 270 | 310 | |
Максимальный крутящий момент нагрузки | Н·м | 240 | 260 | 295 | |
Движущая сила | 1-й уровень | КН | 2.2 | 3.0 | 4.2 |
Уровень 2 | КН | 3.0 | 4.2 | 5.2 | |
Уровень 3 | КН | 4.0 | 5.0 | 6.5 | |
Движущий ход | Уровень 1(S) | мм | 710±20 | ||
Уровень 2(М) | мм | 700±20 | |||
Уровень 3(L) | мм | 705±20 | |||
Общий ход | мм | 2115±50 | |||
Скорость движения на холостом ходу | м/мин | 30 | |||
Максимальная высота машины | мм | 3585±50 | |||
Минимальная высота машины | мм | 1470±50 | |||
Давление промывочной воды | МПа | 0,6-1,2 | |||
Диаметр сверления | мм | 27 | |||
Длина рабочей руки | мм | 990 | |||
Шум | СПЛ | дБ(А) | 95 | ||
Уровень звуковой мощности | дБ(А) | 112 | |||
Масса | кг | 57 | |||
Размер | мм | 1470X345X365(±20) |
Буровая машина для анкерных стержней | Единица | МКТ-130/4,0А | МКТ-130/4.0Б | МКТ-130/4.0С |
Общая высота усадки | мм | 1126,5±50 | 1276,5±50 | 1426,5±50 |
Общая высота удлинения | мм | 2457,5±50 | 3057,5±50 | 3657,5±50 |
Общий вес | кг | 46±2 | 51±2 | 53±2 |
Преимущества и недостатки пневматической анкерной дрели MQT 130/4,0:
Преимущества: Изделие имеет небольшой размер, легкий вес, простоту эксплуатации и удобство обслуживания; Принятие пневматического двигателя шестеренного типа, плавная работа и высокая надежность; Одноразовая формовочная пневматическая ножка из стеклопластика обладает высокой надежностью и длительным сроком службы.
Недостаток изделия: В процессе эксплуатации его необходимо смазывать масляным баком, к которому предъявляются строгие требования к прямолинейности бурильной трубы.
Характеристики использования и соответствующие технические параметры:
1. Воздуховод чистый, без мусора; Каждая соединительная деталь плотно соединяется без утечек;
2. Перед запуском машины оборудование должно быть очищено, а после сборки перед операцией бурения по породе необходимо впрыскивать смазочное масло; В средах с высоким содержанием газа: Запрещается использовать смазочные масла с низкой температурой воспламенения и легко воспламеняться, а также смешивать бензиновые или дизельные легковоспламеняющиеся масла со смазочным маслом; Запретить сильное воздействие на внешнюю трубку газовой ветви во избежание образования электрических искр;
3. Оборудование представляет собой центральное оборудование для мокрого бурения, сухое бурение (сверлильный станок с воздушной опорой) строго запрещено; Оптимальная настройка смазки составляет 2,5-3 мл/мин. Следует проверить, содержит ли выхлоп ровные и нежные капли масла;
Принцип выбора смазочного масла следующий: при высокой температуре окружающей среды вязкость смазочного масла выше, а при низкой температуре окружающей среды вязкость смазочного масла ниже;
Для выбора смазочного масла рекомендуется обратиться к следующей таблице:
Температура | Элемент | НЕТ. | ℃ | Вязкость сСТ | Конденсация℃ |
10-30℃ | Машинное масло | N46 | ≥180 | 41,1-50,6(40℃) | -10 |
-10-10℃ | Машинное масло | N22 | ≥170 | 19,8-24,2(40℃) | -15 |
-30--10℃ | Холодильное масло | HD-13 | ≥160 | 11,0-15,0(50℃) | -40 |
4. Строго следуйте эксплуатационным характеристикам эксплуатации и использования. Из-за опасности шума, пыли и вибрации, связанной с оборудованием во время работы, обратите внимание на ношение соответствующих защитных средств, чтобы избежать вреда для здоровья; Обратите внимание на повреждения корпуса, вызванные сломанной буровой штангой.
5. Выберите запасные части H22X108XL (общая длина), соответствующие требованиям к размеру буровой штанги; Стандарты качества относятся к стандарту GB/T6481-86.
6. Внутренний диаметр газопровода ≥ 25 мм, внутренний диаметр резинового шланга ≥ 19 мм. Общая длина не превышает 15м; Для соединения воздушного компрессора и воздушной трубы следует использовать стальную трубу достаточной толщины;
7. Разумное применимое давление воздуха продукта составляет 0,4-0,63 МПа, а низкое давление воздуха значительно снижает эффективность; Чрезмерное давление воздуха сокращает срок службы запчастей; Запрещается использовать это устройство в течение длительного времени при давлении выше 0,63 МПа;
8. Запрещается во время работы иметь давление ветра ниже давления воды, так как это может привести к попаданию воды в корпус, ухудшению смазочной функции оборудования, а также вызвать коррозию внутренних запчастей оборудования!
9. Прежде чем оборудование выключится, сначала закройте водяной контур и выполните легкие операции на оборудовании, чтобы выдуть водяной пар внутри оборудования;
10. Во время использования оборудования строго запрещается использовать голые руки или перчатки для поддержки вращающихся буровых инструментов для оказания помощи в бурении; Также не держитесь крепко за ногу, которую сдают на переработку, во избежание повреждения.
